静音吉他Silent Guitar，琴体结构除了琴头、琴颈与传统吉他相同之外，琴身宽度也比传统吉他窄小，并且有耳机输出孔与音质等化器。在面对琴弦 (或琴颈背面) 时，琴身两侧可加装支架，装上支架后的静音吉他，外观就会有传统吉他的轮廓。静音吉他在琴弦的使用上，也与传统吉他相同，有钢弦或尼龙弦。

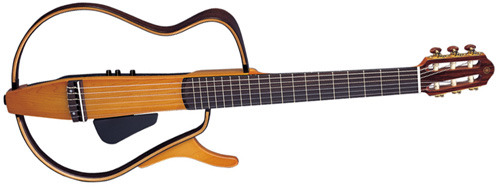

雅马哈静音吉他

1、专利的经典外型，YAMAHA著名的DSP技术构筑的高品质音色;
2、指板专为SLG120NW设计的黑檀木木质采用比SLG100N更宽的指板设计，使演奏手感再提升；
3、新设计的木制边框，静音吉他质感再升级；
4、快拆式设计，拆解后不到传统吉他的一半体积，让您可以带着它轻松旅行；
5、静音化设计，让您带着耳机即可练习,再也不怕吵到别人；
6、AUX IN设计，可连接您的音乐拨放器(如MP3随身听)让您可以跟着您心爱的乐曲一起演奏练习；
7、搭配著名的YAMAHA DSP核心空间效果器，让音色更逼真完美

琴体：枫木
琴颈：桃花心木
指板：玫瑰木
琴桥: 玫瑰木
弦长：650mm
结构组件：枫木
琴弦：尼龙吉他琴弦
拾音器：B-Band 拾音器
品格：19品
内含高低音、音量调扭‧ Reverb效果‧
可接耳机,外接AXU IN接口‧
附带琴包

遵循下列简单规则，则静音吉他将为您带来常年的可靠服务：

场所：为了避免变形、褪色或更加严重的损坏，请勿将其置于下列环境中。
• 直射阳光（如靠近窗户）。
• 高温（如靠近热源、位于室外或白天的汽车内）。
• 过高湿度。
• 过多灰尘。
• 强烈震动。

电源
• 不使用时，请关闭电源开关。
• 如果使用AC电源适配器，若长时间不使用时，请将适配器从AC插座拔出。
• 如果使用AC电源适配器，请确保所用的AC插座易于接近。
• 如果出现问题或故障，请立即关闭电源开关并从插座上拔出适配器插头。
• 只要适配器连接在插座上，本产品就未断开与AC电源的连接，即便在电源开关关闭时也不例外。
• 出现雷雨天气时，请拔出AC电源适配器。
• 避免将AC电源适配器插入同时带有电热器或电炉等高功率电器的AC插座。此外，还应避免使用多插头适配器，否则可能导致音质降低或乐器损坏。

进行连接时关闭电源
• 为了避免损坏静音吉他及其连接的其他设备（如音响系统），请在连接或断开音频电缆之前关闭所有
相关设备的电源开关。

处理和运输
• 切勿用力按压控制器、接口或其他部件。
• 拔出电缆时，务必牢牢地抓住插头，请勿拉拔电缆。
• 移动乐器之前，请断开全部电缆。
• 跌落、撞击或将重物置于乐器之上会造成机械冲击，导致擦痕或更加严重的损坏。

清洁
• 使用干燥的软布清洁外壳和面板。
• 可以使用略微沾湿的布擦去难以清除的斑点或污垢。
• 切勿使用酒精或稀释剂等清洁剂。

电气干扰
• 本乐器内含电路，如果过度靠近广播或电视接收机，则可能造成干扰。此时，请将乐器远离受其影响的设备。对于处理或操作不当造成的损坏，雅马哈概不负责。
3
琴身／附件
打开包装后，请检查下列所有部件是否齐全。
• 琴身• 左侧琴架
• AC适配器：PA-D09
• 立体声耳机
• 软包

出厂时，左侧琴架并未装配到静音吉他琴身。使用乐器之前，请遵循下述步骤正确装配左侧琴架。
• 装配琴架后，请确保旋紧装配螺钉1和2。如果在螺钉松动的情况下使用乐器，则进行演奏时将会发出咔嗒声或其他噪声。
• 运输乐器时，请握持琴颈或琴身进行携带。仅仅通过左侧或右侧琴架握持乐器时，将会导致琴架或琴架固定部件损坏。
1. 完全松开第12品背面的［琴架装配螺钉1］和静音吉他琴身末端的［琴架装配螺钉2］。
2. 将左侧琴架的下方连杆完全插入静音吉他琴身的架孔中。接着，将上方连杆完全插入架孔。
• 确保左侧琴架的上方连杆和下方连杆没有颠倒。
• 请勿过度用力按压琴架连杆。否则连杆可能损坏。
3. 确认左侧琴架的连杆均已完全插入之后，请顺时针转动装配螺钉，将左侧琴架固定到静音吉他琴身。
• 移动任何活动部件时，请确保您的手指或手掌不会夹在这些部件中。
• 琴架被拆卸后，请勿旋紧装配螺钉。否则可能造成部件损坏，导致重新装配琴架时出现故障。
至此完成琴架的装配。如需拆卸琴架，只要颠倒上述步骤的顺序即可：从琴身拆卸上方拉杆，然后拆卸下方拉杆。

调音：使用调音器、调音管、音叉、钢琴等乐器将空弦调到如下所示的音调。
• 如果琴弦音调过高，则请将琴弦松开到琴弦音调稍低于调准音调，然后在调高琴弦音调的同时进行调音。
1. 在音叉等乐器上演奏标准音调“拉”(A3: 440Hz)，然后将第5根空弦调准到同一音调。
2. 演奏在第5品按下第5根弦发出的音调，然后将第4根空弦调准到同一音调。
3. 演奏在第5品按下第4根弦发出的音调，然后将第3根空弦调准到同一音调。
4. 演奏在第4品按下第3根弦发出的音调，然后将第2根空弦调准到同一音调。
5. 演奏在第5品按下第2根弦发出的音调，然后将第1根空弦调准到同一音调。
6. 演奏在第5品按下第6根弦发出的音调，然后将第6根弦第5品的音调调准到第5根空弦发出的音调。
第1根空弦音调：E
第2根空弦音调：B
第3根空弦音调：G
第4根空弦音调：D
第5根空弦音调：A
第6根空弦音调：E

电源：静音吉他能够使用电池或AC适配器进行工作，但是使用混响功能时将会消耗较多的电量。因此，建议正常使用情况下使用附带的AC电源适配器进行供电。进行AC电源连接或更换电池之前，请务必关闭PHONES ON/OFF开关。电池电量变低时，将无法进行混响，指示灯将不会点亮，并会发出噪声。请尽快使用新的碱性电池予以更换。
• 请务必按照+/–标记插入电池。插入不当可能造成起火。
• 为了避免因电池泄漏可能对乐器造成损坏以及不必要的电量消耗，长时间不使用乐器时，请从乐器中取出电池。

AC电源供电
1. 将适配器的DC输出电缆插入静音吉他的DC IN插孔，确保插头已经牢牢地插入插孔。
2. 将AC适配器插入附近的墙壁AC电源插座。
• 连接了AC适配器时，电池供电自动断开。
• 使用AC适配器时，电池可能会泄漏。为了避免出现泄漏，建议从乐器中取出电池。
• 使用AC适配器时，请务必仅使用下列推荐适配器中的一种（推荐的适配器：PA-D09、PA-1E、PA-3C）。使用其他任何适配器均可能造成乐器损坏或起火等情况。使用时，请注意该事项。

安装电池
使用控制器
使用立体声耳机（或立体声输出到外部设备）
使用附带的立体声耳机或一对另购的耳机演奏乐器时，或想要将乐器的立体声输出传送到外部设备时，请使用耳机(PHONES)插孔连接耳机或外部设备。
1. 将控制面板右侧的耳机ON/OFF开关拨到“ON”，静音吉他随即通电。电源指示灯将会点亮。
2. 将耳机插头插入耳机插孔中。将乐器连接到外部设备时，请使用带有立体声插头的电缆将外部设
备连接到PHONES插孔。
3. 随后步骤与上述“使用LINE OUT插孔”部分的步骤2〜4相同。
• 使用耳机时，请勿长时间在高音量电平下进行操作。否则可能会导致听力受到无法恢复的伤害。
• 将耳机置于耳朵上时，请勿断开或连接插头。
电源打开时，指示灯点亮。调节音量调节低频调节高频

连接外部设备
